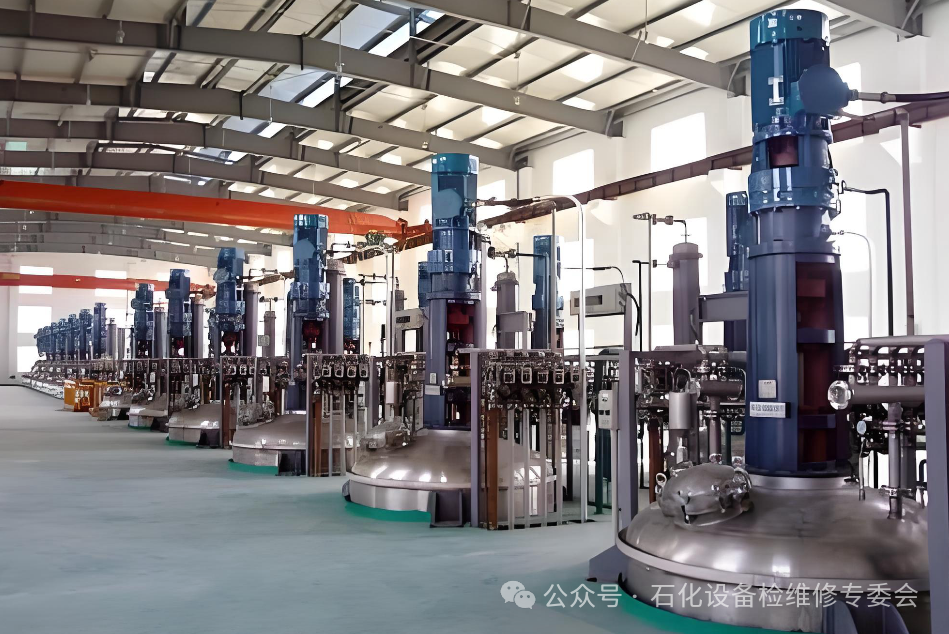

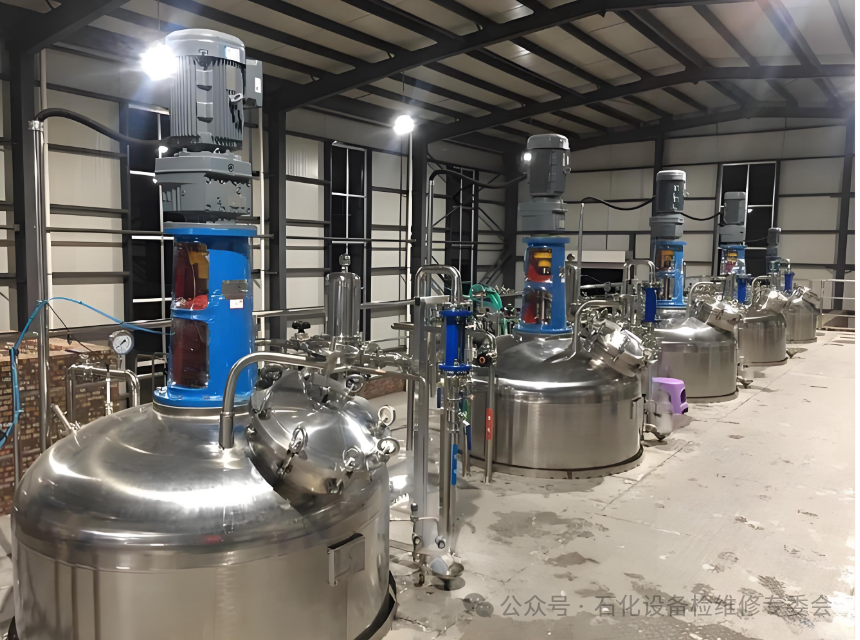

反應釜使用到一定年限，需要進行檢修或者更換，現整理了反應釜各個結構檢修方法供大家了解。
一、釜體
1、更換條件
反應釜使用到一定年限，出現下列情況之一者應予更換：
1）釜體壁厚均勻腐蝕超過設計規定的最小值；
2）釜體壁厚局部腐蝕超過設計規定的最小值，
且腐蝕面積大于總面積20％；
3）水壓試驗時，設備有明顯變形或殘余變形超過規定值；
4）因堿脆或晶間腐蝕嚴重，釜體或焊縫產生裂紋不能修復時；
5）瓷面損壞面積超過15％時或者損壞部位無法修復時；
6）超標缺陷(如：嚴重的結構缺陷危及安全運行；焊縫不合格；嚴重未焊透、裂紋等)而無法修復時。
2、鋼制釜體
1）殼體局部腐蝕，采用電弧堆焊法修補，若腐蝕面積較大，采用貼補法修理。
2）未穿透的裂紋。若裂紋深度小于壁厚的10％，且不大于1mm，可用砂輪將裂紋磨平，并與金屬表面圓滑過渡即可。若裂紋深度不超過壁厚的40％，可在裂紋深度范圍鏟出坡口，進行焊補，但裂紋兩端宜鉆小孔，以防止裂紋延伸。對于長裂紋，采用逐段退焊法，(從裂紋兩端逐段向中間焊)，以降低焊接應力和變形。若裂紋深度超過壁厚的40％，應按穿透的窄裂縫處理。
3）穿透的窄裂縫。焊補前，在裂縫兩端鉆止裂孔，孔徑稍大于裂縫寬度，并加工出坡口。當壁厚小于12mm時，采用V形坡口；當壁厚大于12mm時，采用x形坡口。施焊時，長度小于100mm的裂縫可一次焊完；裂縫較長時，宜從裂縫兩端向中間焊，不要劃圓弧，并采用多層焊。除應力集中的部位外，釜體上各部分的裂紋和穿透的窄裂縫，都允許進行焊補。
4）穿透的寬裂縫。寬裂縫應采用挖補法修理。挖補的長度應比裂縫長度大50~100mm，寬度應不小于250mm。焊上的補板應與本體表面平齊，曲率半徑應與本體一樣。
5）不銹鋼襯里鼓包。當襯里大面積變形且襯里鼓起高度與變形面積的平均直徑之比小于0.15時，宜采用充水升壓法使已變形的襯里復原。對于變形面積不大的殼體或襯里，可采用機械頂壓辦法修理，但在矯正過程中應注意防止脆裂。
3、鑄鐵釜體
對于鑄鐵釜體常見的砂眼、裂紋、點腐蝕或局部腐蝕等缺陷通常采用電弧冷焊修理。焊補時應在裂縫端點外3-5mm處各鉆一個止裂通孔。
4、搪玻璃釜體
搪玻璃性脆易損壞，且熱穩定性較差，檢修時須注意保護瓷面，在規定的部位掛鉤或系繩起吊，施焊時須采取必要的降溫措施。根據不同的損壞情況，可分別采用下列修補方法。
1）耐蝕金屬填塞法。瓷面發現微孔時可用耐蝕金屬材料做成塞子，直接打入微孔內。
2）瓷面損壞稍大時，用耐蝕金屬螺栓和耐蝕材料襯墊緊固于損壞瓷面上。
3）無機涂料修補法。將待修表面清理干凈，先用15-20％稀硫酸除銹，再用10％苛性鈉溶液中和，然后用水沖洗，擦凈，熱空氣吹干，最后將無機涂料涂復，緩慢加熱固化。涂料重量比，輝緣巖粉：100，細度80-100目；氟硅酸鈉：5，純度＞95％；水玻璃：95，比重1.48。
4）有機涂料修補法。步驟同無機涂料修補法。有機涂料重量配比：環氧樹脂：100鄰苯二甲酸二丁脂：15間苯二胺：12~14石墨(或其它填充料)：50~100。 涂覆后加熱處理，溫度80~100℃，加熱時要緩慢升溫，全部固化后即可使用。
5）搪玻璃釜體法蘭的緊固卡子的數目必須保持規定標準，且分布均勻。緊固卡子須沿對角線方向?qū)ΨQ、均勻擰緊，不得過力或一次擰緊。
5、釜體修理的質量標準
1）焊縫與母材應圓滑過渡。
2）焊縫局部咬邊深度不得大于0.5mm，咬邊連接長度不大于100mm。
3）焊縫應無裂紋、未焊透、未熔合、夾渣、氣孔等缺陷。
4）焊縫上的溶渣和兩側飛濺物應清除干凈。
5）修補后不得出現十字焊縫，相鄰的兩筒間的縱縫及封頭與相鄰?fù)补?jié)的縱縫應錯開，其間距應大于筒體厚度的三倍，且不小于100mm。
6）焊縫的返修不宜超過兩次。
7）焊條材質應選用正確，焊條、焊劑須烘干，隨用隨取。
8）施焊后的釜體須做液壓強度試驗。進行液壓強度試驗時，應將釜內空氣排凈，待釜體壁溫與液體溫度接近時，緩慢升壓，在試驗壓力下保持10-30分鐘，再降至最高工作壓力進行檢查，以無滲漏、無可見的異常變形、試驗過程中無異常響聲為合格。帶外保溫層或不能觀察其外表情況的釜體，在最高工作壓力下至少保持2小時，以壓力不下降、無異常響聲為合格。
9）要求進行氣密性試驗的釜體，應在液壓試驗合格后進行，試驗所用氣體的溫度應不低于5℃。
二、傳動裝置三角皮帶傳動
1、安裝、找正帶輪時，兩帶輪軸線平行度不大于0.01a，兩輪寬對稱面軸向位移不大于0.005a(a為兩輪實際中心距，單位：mm)。
2、帶輪孔與軸的配合選用H7／k6，表面粗糙度選用1.6/0.8。
3、三角皮帶的張緊力要求均勻、適度。
4、帶輪輪孔有裂紋，輪槽缺口或槽面嚴重磨損時應更換。
5、三角皮帶磨損嚴重；帶與槽底接觸；皮帶老化；裂紋；塑性扭曲應更換。6、同一帶輪上的三角皮帶應同時更換。
三、攪拌裝置
1、攪拌軸彎曲時通常可用機械壓力法進行調直，攪拌軸直線度為0.10mm/m，軸徑位置直線度為0.04mm／m。
2、攪拌軸與密封填料配合處磨損時需微量機加工修圓，若磨損量大于0.5mm時應堆焊后機加工，恢復圖樣尺寸。表面粗糙度0.8。
3、攪拌器均勻腐蝕超過原厚度的30％時應更換。
4、攪拌器局部腐蝕，裂紋，變形用焊補、整形、校正辦法修復。搪玻璃攪拌器出現腐蝕、脫瓷等損壞情況時，按搪瓷修理方法修復。
5、槳式、框式和錨式攪拌器的軸線應與槳葉垂直，垂直度為槳葉總長度的4／1000，且不得超過5mm。
6、轉速高于100r／min的渦輪式，推進式攪拌器應作靜平衡試驗。可用去重法或加重法進行平衡，切除或增加的厚度均不得大于壁厚的1／4，銜接處要圓滑過渡。轉速小于500r／min時，葉輪外徑上的不平衡質量應不大于20g。
7、渦輪式及推進式攪拌器的葉輪孔與攪拌軸頸選用H7／k6配合，表面粗糙度選用1.6/0.8。
8、滾動軸承使用專用工具拆卸，熱裝時油溫為140℃，嚴禁直接用火焰加熱。
9、在攪拌軸下端安裝滾動軸承時，外圈不應壓死，需留有0.5-1.0mm左右的軸向熱伸縮竄動量。
10、滾動軸承的滾動體與滾道表面應無腐蝕、坑疤、斑點，接觸平滑無雜聲。與滾動軸承內孔配合的軸頸選用k6，表面粗糙度為0.8，與滾動軸承外圈配合的孔選用K7，表面粗糙度為1.6。
四、軸向密封裝置
1、填料密封
1）填料壓蓋與填料箱體的配合為H11／d11，壓蓋孔與軸的間隙為0.75-1.00mm(軸徑50-110mm)，攪拌軸與箱體的間隙為0.60-1.00mm(軸徑50-110mm)。
2）填料壓蓋與箱體的端面間隙應相等，誤差不應大于0.3mm。
3）填料的材質及規格要使用正確，長短適度，各層填料的搭頭須沿圓周方向等分錯開，搭頭切口為30°，切口平整，上下對齊。
4）填料須留有適當?shù)膲壕o裕量。
5）應保證油環位置準確，油路通暢。
2、機械密封
1）軸與密封腔的垂直度，一般為0.05mm，與密封腔的同軸度，一般為0.5mm，徑向跳動為1mm，軸向竄動量為1mm。
2）安裝機械密封處，軸的表面粗糙度應不低于1.6。
3）密封腔內要保證清潔，動、靜環的密封面粗糙度不應低于0.2，且盛水不滲漏。
4）端壓比的調整要適當，既要有良好的潤滑又盡量要減少泄漏。使密封面處于半液體摩擦狀態。
5）彈簧旋向要與軸的工作轉向一致。
6）靜環端面對軸線垂直度不應大于0.05mm。
7）安裝好的機械密封，其動環應開啟靈活可靠。
8）用手盤車，密封處轉動輕松，無異常現象。
9）氣密性試驗時以不產生連續小氣泡為合格。
五、安全附件
安全閥、爆破片、壓力表按壓力容器有關規定執行液面計液面計在安裝使用前，應進行1.5倍液面計公稱壓力水壓試驗。液面計有下列情況之一時應停止使用，進行檢修或更換；
1、超過檢驗周期；
2、玻璃板(管)有裂紋、破碎；
3、閥件固死；
4、經常出現假液位。其它儀表、信號聯鎖、安全裝置等均應遵照有關規定執行。
六、安裝
1、釜體安裝水平允許誤差為1mm／m。
2、釜體安裝標高允許誤差為±5mm，經線和緯線的位置允許誤差：直徑小于1m時為±5mm；直徑大于1m時為±8mm；
3、壓料管、溫度計套管、加熱蛇管與攪拌器的距離不小于40mm。
4、兩法蘭間的偏斜值應小于1mm，法蘭面間距應小于2mm，兩法蘭間只準加一個墊子，不允許用多加墊子的辦法來消除法蘭面間距過大的缺陷。
5、法蘭密封面要光潔。無機械損傷、徑向刻痕、嚴重銹蝕、焊疤、物料殘跡等缺陷。人、手孔蓋板無明顯變形，銹蝕，裂紋等缺陷。
6、密封墊必須裝正，并在墊的兩表面涂上一層薄薄的鱗狀石墨涂料。
7、螺母在螺栓上要轉動靈活，但不晃動，螺紋清潔。緊固法蘭時，要求采用力矩扳手對稱均勻地分二至三次擰緊，擰緊力不得過度、不足、不勻。
8、同一法蘭上不允許混用不同材質和規格的螺栓。
9、對于在升溫或降溫過程中需要熱緊或冷緊的螺栓須遵守有關規定。
